2022年度隆重推出新品

無動力低能耗成組立模墻板大規模生產線（M03-BD-100）整體采用瑪納公司自主創新研制開發的新型成組立模技術裝備（系原始技術創新開發，獲得**級技術鑒定），相比M01型組合式墻板生產線，它不但使用瑪納公司多項實用新型技術做支撐，擁有完全的自主知識產權，而且它采用成組立模法機組流水工藝生產，增加了模車主動行走、集中工位開合、機械抽芯/穿芯、集中式養護等先進技術，大大提高了此生產線的生產效率，提升產能，節省人工；操作用工定崗定責、高效、安全。

M03-BD-100型-輕質墻板生產線-重要組成設備-成組立模成型主機

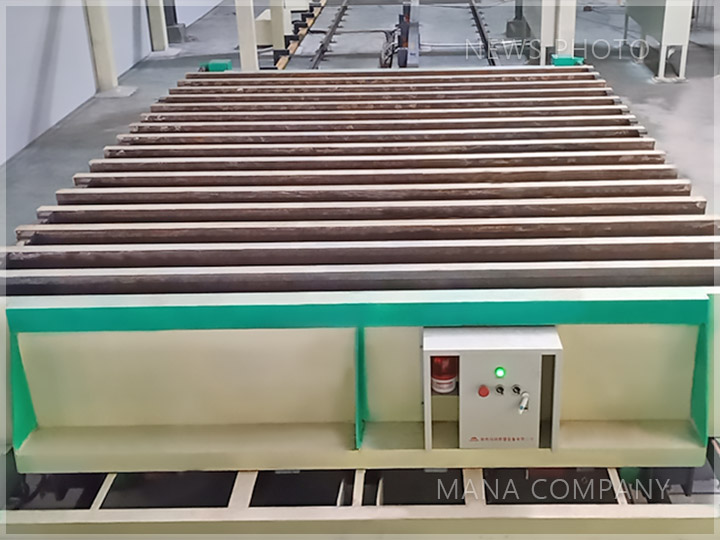

M03-BD-100型輕質墻板生產線-重要組成設備-推板機

M03-BD-100型-輕質墻板生產線-重要組成設備-合板翻板機

M03-BD-100型-輕質墻板生產線-重要組成設備-自動開合模機

M03-BD-100型-輕質墻板生產線-重要組成設備-自動布料機

M03-BD-100型-輕質墻板生產線-自動布料機準備料漿注入

M03-BD-100型-輕質墻板生產線-生產現場-成品板材出爐-打包

M03-BD-100型-輕質墻板生產線-生產現場-轉運打包好的成品板材

M03-BD-100型-輕質墻板生產線-可生產各類水泥基隔墻板

01-生產板材

生產板材：陶粒墻板、發泡水泥墻板、工業灰渣墻板、EPS顆粒輕質墻板、尾礦或建筑垃圾填充料隔墻板、發泡菱鎂墻板（對應設備需特殊處理）。

可實現板材孔型：實心板、空心板(單排圓孔、雙排圓孔、橢圓孔、方孔)。

生產規格：100/200mm×600mm×3000mm（2400mm-3000mm可調）。

生產出的各類輕質隔墻板所具有的保溫、強度、隔音、防火、防潮……等性能指標明顯優于國家現行標準。

02-生產線特性

1、該立模采用全被動結構設計，無需配置電源，安全可靠，成本低；

2、采用集約化立模設計，結構剛度大，產品精度高，整體墻板品質優于國家標準，單模產能24片，單體產能高；

3、集約化設計，產線占用面積小，同等產能，是早期同類線的占地面積60%，節省廠地；

4、配套專用攪拌系統，攪拌效率高，攪拌均勻度較好；

5、全線實現機械半自動化運行，工人只需操作機械完成工位動作，降低工人勞動強度，極大節省人力成本；

6、結合20余年的成組立模產線設計應用經驗，該產線設計兼容度高，優化組合工藝結構，可實現多種類墻板的生產，實現單線多用途。

03-工藝流程&工藝布置

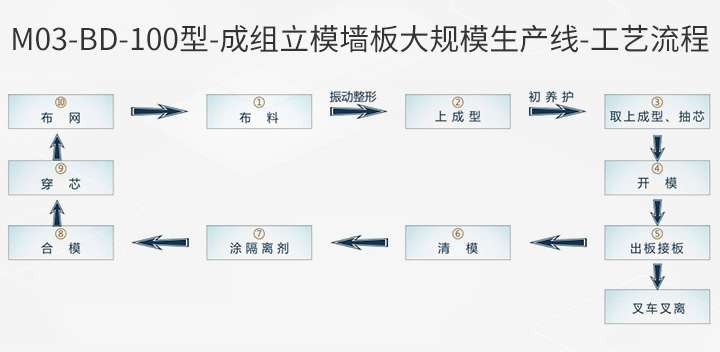

M03-BD-100型-輕質墻板生產線-工藝流程

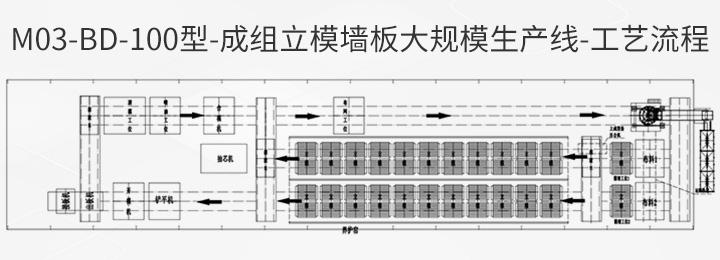

M03-BD-100型-輕質墻板生產線-工藝布置

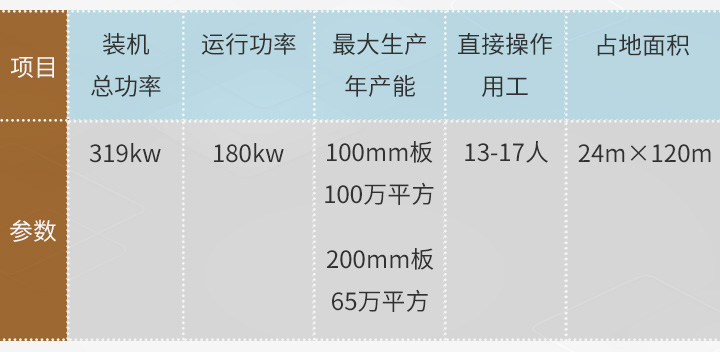

04-產能用工

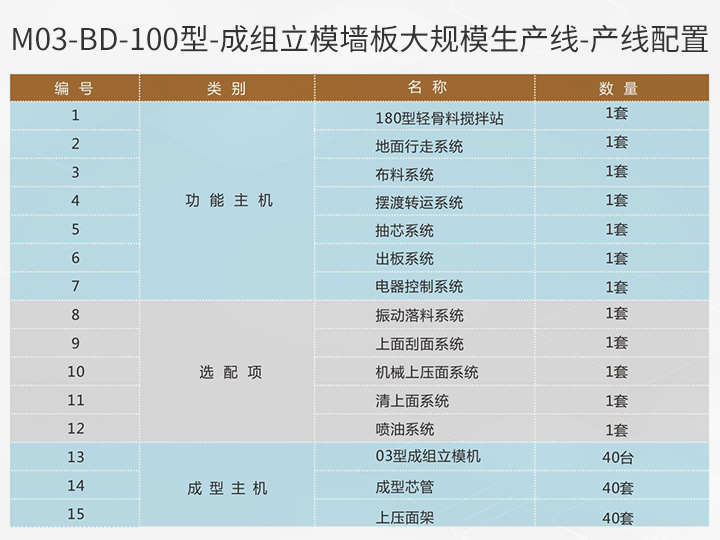

05-產線配置
