混塔風機知多少?什么是混塔?帶著這些問題，我們一同走進風電發展項目。一臺風機由塔筒、主機和葉片三部分組成。塔筒是風機的支撐結構，為風機的安全性提供重要保障。在大功率、長葉片和高塔筒的風機大型化的發展下，混塔成了更具經濟性和安全性的選擇。混塔上部以鋼段、輪毅構成，下部為混凝土段。混塔即混凝土-鋼混合塔架，作為塔架新技術的一種，在國內外已經有了大量的工程實際應用，助力風電行業高質量發展。

1、混塔風機的簡述

當前大功率、長葉片、高塔筒的大型化風電機組更新?lián)Q代，鋼混組合塔架風電機組(簡稱“混塔”)應運而生，成為風電行業的新“寵”兒。

A1-混塔的結構

(1)混凝土塔筒的主體結構

混塔輪毅的高度一般為100-160m，風機的功率大約2.0~5.0MW之間，托舉輪轂的高度，能夠?qū)︼L力進行有效地阻擋。混塔的主體結構，上部以鋼段、輪毅構成；下部為預制混凝土管片。

(2)混塔-預應力薄壁混凝土結構

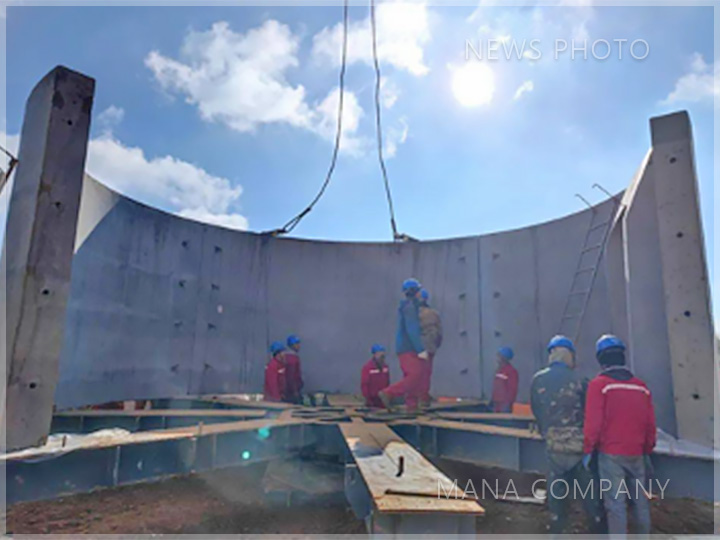

預應力薄壁混凝土結構外形呈環狀，在結構上將使用C型/O型管片，在投入使用中所花費的材料很少;后張預應力鋼絞線，保證結構的剛度以及穩定性;附件的安裝能夠完全在地面安裝，提高了管片吊裝的效率。

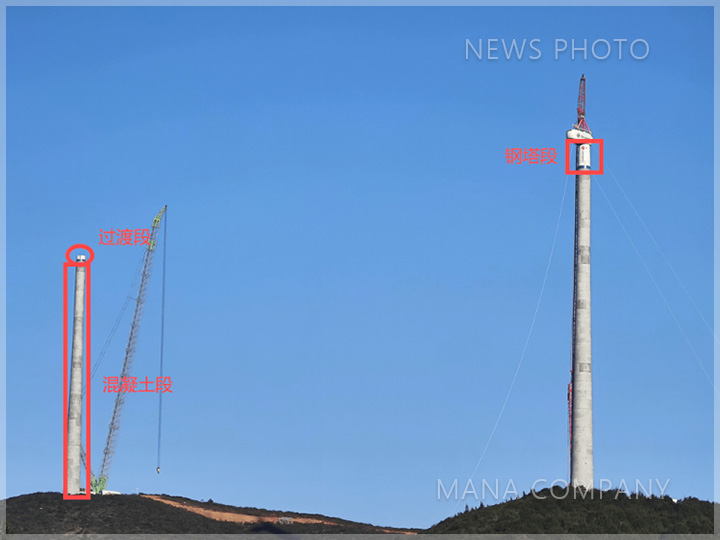

混塔”就是風電機組的塔架由鋼材和混凝土共同構成，塔架系統下部是混凝土段，上部是鋼塔段。

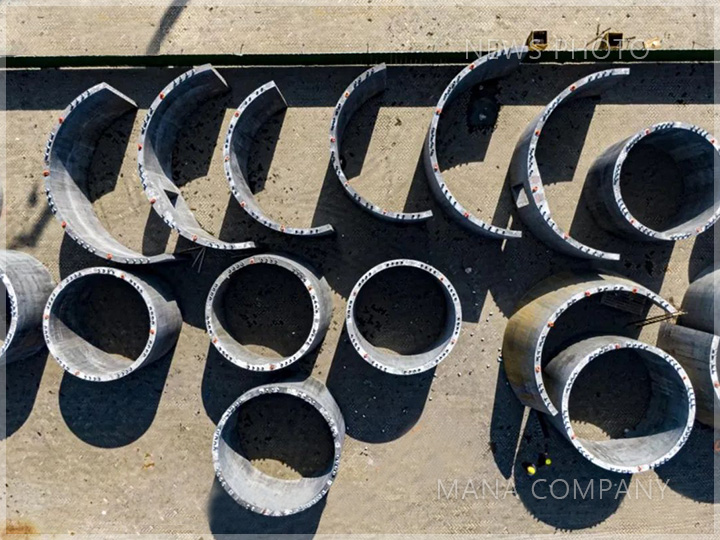

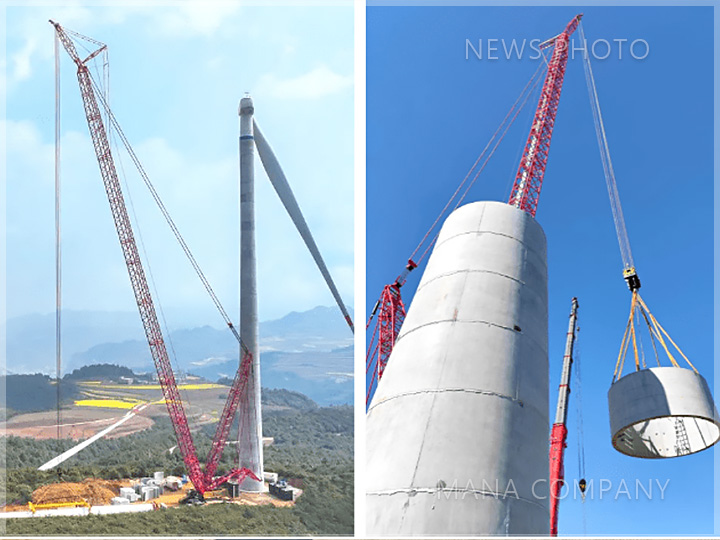

通俗點說，如果把“混塔”看成積木搭“煙囪”，就能一目了然了。先把四份削去頂部的圓錐管片組成一個錐體，再由37層錐體一層一層往上疊加，拼成一個整體的錐桶，就組成一個我們常見的煙囪一樣的結構，頂部加上一個混凝土和鋼塔過渡段連接，鋼塔再和機艙完美連接，最后再插上風機的葉片，一臺超高風機“安全堡壘”就誕生了。

A2-混塔”優點

(1)穩定性更高

(2)可靠性很高

(3)經濟性好

(4)運輸便捷

(5)防水性很強

(6)建設周期短

此外“混塔”技術還具有生產效率高、分片運輸便捷拼接吊裝快速等優點：巧妙地解決了因風電機組容量增大，塔底直徑增加帶來的運輸、安裝不便等問題。

2、混塔風機優勢

①更穩定的運行狀態及更低的維護成本：混凝土塔筒力學性能好，設計使用期內發生疲勞失效的風險低;混凝土材料的防腐蝕、防振性比鋼材質更優，筒身無緊固件，無需檢修維護塔筒筒身，延長主機壽命且大大降低運維成本。

②更高的發電量：混凝土塔筒剛度大，可通過優化設計使結構一階頻率落在允許范圍內，減少無頻率穿越造成的發電量損失。且混塔穩定性好，可大幅減小頂端擺幅，延長機組疲勞壽命，提高發電量。

③更大的承載能力及安全性：混凝土材質可更好滿足大風機對塔筒穩定性需求;可承載更大葉片電機的安裝重量。與基礎連接方便可靠，整體性好，無剛度突變，降低了發生基礎傾覆事故的風險。

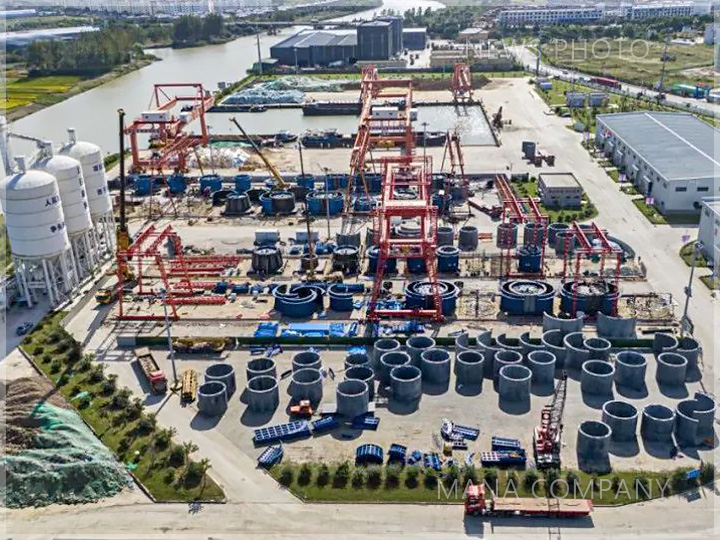

④更低的運輸成本和更短的項目周期：預制管片可因地制宜，既可采取機位拼裝，也可就近在堆場拼裝;對運輸?shù)缆窙]有特殊要求，混凝土每節塔高不超過4米，主機可通過，塔筒即可通過。同時混凝土塔筒所需的原材料可以就近取材，降低項目運輸成本和建設周期。

3、投建混塔風機項目機遇要抓住

近年，中國風機與塔筒廠商陸續加速布局混塔市場，力求在目前的成本壓力下找到高塔筒的降本渠道。國內前十大整機商均已儲備混塔技術，大部分已有樣機或量產業績。

目前，國際混塔設計最高高度為199米，新建混塔高度普遍為140至160米之間，超過170米的混塔項目主要為各廠家的標桿或?qū)嶒烅椖俊Ｊ芩哺叨取⒊杀尽⑦\輸?shù)纫蛩赜绊懀壳皣鴥?nèi)市場的混塔市場份額較小，主要集中于低風速區域。

國內新建的140至160米混塔項目主要集中在低風速高切變區域，未來，將向高風速高切變區域以及山地區域滲透。

從2019年，混塔市場規模開始快速增長。2022年，混塔項目招標規模已達近千萬千瓦，創歷史新高。預計到“十四五”末，混塔市場累計規模將超3,000萬千瓦。

隨著國內風電行業的快速發展，我國雖積累了一定的基礎研究和實踐經驗，也形成了部分團體標準成果，相信在未來，定能為海內外提供高效、高質、平價的新能源解決方案，為風電行業帶去更高、更安全、更穩定的發電收益。

4、鄭州瑪納為高精度模板模具源頭廠家可助力混塔風機項目

鄭州瑪納公司(北京市建筑工程研究院鄭州建筑模板總廠改制單位)為國家“預制混凝土構件鋼模板”標準(JG/3032-1995)的主編單位之一，也是國內較早專門從事預制模板 模具研究、設計、制造兼銷售為一體的專業化源頭廠家，歷經30余年的創新發展，廣泛服務于橋梁系統、公路系統、鐵路系統、建筑業、建材業等各種領域的預制行業。

投建混塔風機項目可放心的到鄭州找瑪納攜手合作，為推動風電行業高質量發展和”雙碳”目標的達成，貢獻力量。

多年來瑪納公司憑借不斷提升的創新能力與行業認知，始終堅持團結協作、合作共贏的原則，得到了廣大客戶的信賴與支持，期待能夠在“混塔風機項目”中合作共贏。
